天津新建數據中心，建筑面積約 6000 平米，鋼筋混凝土框架結構，主體建筑為地上 6 層、地下 1 層，地下室層高為 4.4m，首層層高為 3.9m，二至六層層高為 3.6m，每層建筑面積 2400 平米，地上建筑防火等級為二級，地下一層防火等級為一級。

屋面防水等級為Ⅱ級，數據中心設在四層及五層 . 該數據中心將成為天津某公司核心機房，需滿足天津某公司未來 10 年的業務發展需要。

此次分享在進行檢測驗證過程中碰到的問題以及解決方法。

一、建筑問題

天津某數據中心建筑承重負荷不滿足數據中心承重。

解決方案:

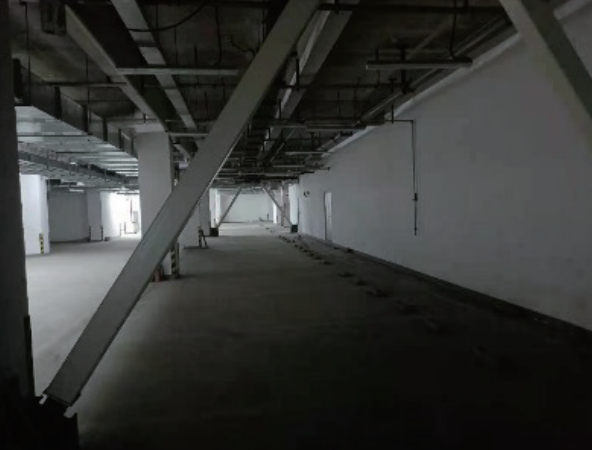

在施工時加入多條承重支架

來增加整棟建筑的承重。

二、設計問題

1.天津某數據中心應急供電為 3 臺箱式常用功率為 1800kw，400V 低壓柴油發電機組，放置在室外，因地理?xiàng)l件限制，柴油發電機組與居民小區相距 50M，柴油發電機組運行時噪聲會嚴重影響居民小區的正常生活。

解決方案:

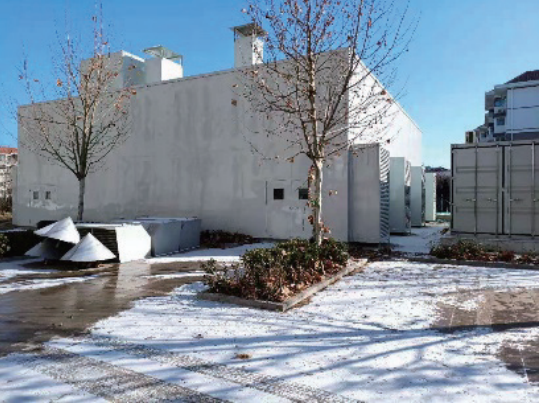

將柴發區建設隔音罩來降低噪聲，隔音前15M 處噪聲 85db，隔音后15M 處噪聲 69db，減少了對居民的影響。

2.動力配電柜位與冷凍站內，并未進行單獨隔離,配電柜上方還留有水管(上方無閥門)，仍具有安全隱患。

解決方案:

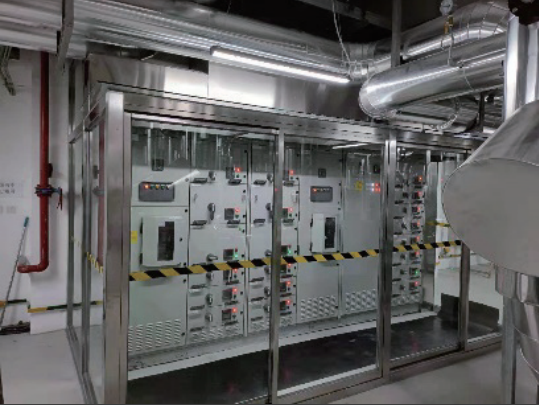

使用玻璃隔斷將動力配電柜進行物理隔離，并在柜體上方布置漏水繩來進一步保證動力配電柜的安全運行。

3.機房制冷量不足單臺空調制冷量為 20.6kw，單獨冷通道熱負荷為 22*3=66kw,空調布置方案為N+1布置( 主3備1),正常情況下空調制冷量為 20.6*3=61.8kw，不滿足單獨冷通道熱負荷 66kw，故機房溫度難以控制。

解決方案:

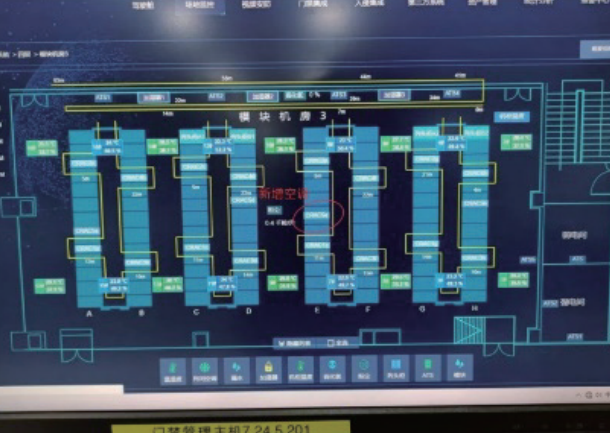

在通道內減少一臺機柜并增加了一臺制冷量為 22.5kw 的水冷精密空調，此時通道熱負荷為21*3=63kw，通道冷負荷為20.6*3+22.5kw=84.3kw，可以滿足機房制冷量。(不滿足制冷量的機房每一個冷通道都增加一臺)

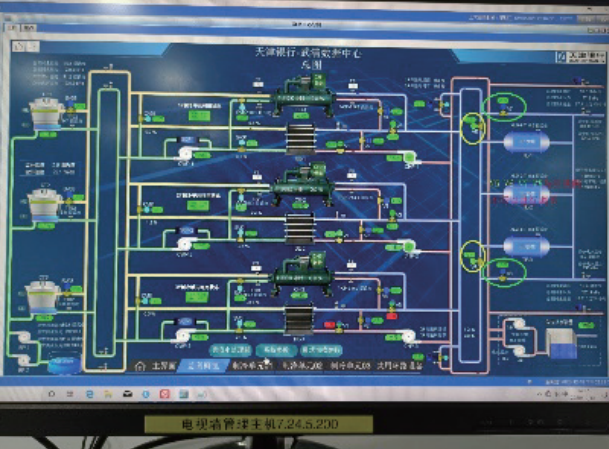

4.進入秋冬季時 BA 系統聯合模式為一個設定點時(判斷室外濕球溫度是否符合條件)，當室外濕球溫度處于臨界值時會由于溫度波動導致模式頻繁切換(冷機與預冷模式)，導致冷機頻繁啟停。

解決方案:

將預冷模式判斷設置為2個條件，一是符合進入聯合模式的設定值判斷，二是退出聯合模式進入制冷模式的設定值判斷，將 2個設定值設置為一個區間來避免微小的波動。

5.冷凍測旁通閥是開關閥門無法進行調節，就造成冷機去蓄冷罐與末端冷負荷不可控，現在只能手動調節負荷分配，只能將蓄冷罐串聯至制冷系統中，當蓄冷罐放冷后溫度較高恢復制冷時，需打開旁通閥來優先保證未端供冷(這個過程不能通過開度來控制)。

解決方案:

以與蓄冷罐串聯運行，當蓄冷罐熱量較高時關閉
