微型斷路器作為末端配電線路保護的低壓電器，用量非常大，應用范圍也非常廣泛。本文將對以下幾個方面進行解讀：

線路保護的80%法則；

微型斷路器的選型；

微型斷路器的安裝方式。

1.  80%法則

a)    80%法則的定義

大多數商業零售主機供應商將用合同限制他們的客戶：在一個配電電路不能超過80%的電力供應閾值。供應商將會保留這樣的權利：在充分警告后，如果持續超過80%的數字，將關閉電力供應的特定電路。

b)    80%法則的來源

功率密度和預測的冷卻負荷計算也考慮了凈交付負荷乘以80%(=安培x伏特x 80%)。盡管數據中心行業普遍依賴這個80%的數字，但很少有人知道它從何而來，以及為什么現在使用它。

事實上，80%法則的要求來自于由美國消防協會發布的國家電氣規范(NEC)。從本質上說，80%規則在美國是一項可強制執行的電氣法規，旨在保護那些使用危險等級電力的人，避免對自己或周圍環境造成損害。

c)     80%法則的重要意義

這個80%的數字在世界各地有所不同。例如，歐洲的一些商業數據中心提供商采用70%的負載閾值標準，而其他提供商允許客戶運行高達90%的負載。因此，當您在境外采購服務時，您應該始終詢問數據中心提供商在設施內交付的電路的閾值是多少。如果一個環境中的機架設計打算使用80%的可用負載，而提供商在70%的限制下工作，那么整個為硬件和電源設計的體系結構可能無法工作。最后，同樣值得注意的是，在技術上，你可以在電路上超過80%的閾值，而不會對電路本身造成任何問題。事實上，有些電路會以或略高于100%的輸出容量運行，而短時間內不會出現過載導致斷路器的分斷。

2.  微型斷路器

a)    什么是微型斷路器

微型斷路器也稱為自動空氣開關，可用來接通和分斷負載電路，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。

斷路器具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、 分斷能力高、操作方便、安全等優點，所以目前被廣泛應用。微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。

b)    微斷的重要參數

額定工作電壓(Ue):這是斷路器在正常(不間斷的)的情況下工作的電壓。

額定電流(In) ：配有專門的過電流脫扣繼電器的斷路器在制造廠家規定的環境溫度下所能無限承受的最大電流值，不會超過電流承受部件規定的溫度限值。

短路繼電器脫扣電流整定值(Im) ：短路脫扣繼電器(瞬時或短延時)用于高故障電流值出現時，使斷路器快速跳閘，其跳閘極限Im。

額定短路分斷能力(Icu或Icn) ：斷路器的額定短路分斷電流是斷路器能夠分斷而不被損害的最高(預期的)電流值。

3.  微型斷路器的選型

a)    脫扣特性

在微型斷路器的技術參數中，脫扣特性是一個重要的選型指標。根據負載類型的不同，選型時需選用不同的脫扣特性。

b)     工作原理

為了了解脫扣特性的變化，先要簡單了解一下微型斷路器過電流保護的工作原理。微型斷路器有兩個脫扣檢測元件，一是由雙金屬片構成的熱脫扣器，其工作原理是利用兩種金屬不同的熱脹系數，當溫度升高時，兩種金屬的變形不同，造成雙金屬片彎曲，使脫扣機構動作。熱脫扣器的保護特性具備反時限的特性，也就是說電流越大，脫扣時間越短，它用來對配電回路進行過載保護。另一個是電磁感應脫扣器，其脫扣特性是瞬時動作，它用來對配電回路進行短路保護。

c)     交直流斷路器脫扣特性區別

對于雙金屬片構成的熱脫扣器，其交流的In值是交流正弦波的有效值，它就是交流電流的熱效應值，因此它與直流的In值是等效的。因此將交流型微型斷路器使用在直流回路中，在過載保護的脫扣特性上沒有變化，

值得注意的是用于直流回路時瞬時脫扣特性變化了，也就是微型斷路器的短路保護特性發生了變化。這是因為，電磁脫扣線圈的電磁作用在交直流情況下發生了變化。所以需要較大的電流變化才能讓電磁脫扣器動作，因此，將交流型微型斷路器使用在直流回路中，除了大家比較注意的額定工作電壓的改變外，還需注意的就是瞬時脫扣In值倍數的變化

d)    脫扣特性曲線

1)      交流微型斷路器

以突破APSIMOON交流微型斷路器GA6-63和GA10-63為例，瞬時脫扣動作范圍如下：

B型曲線：3In~5In，C型曲線：5In~10In，D型曲線：10In~20In

圖1：交流微型斷路器脫扣動作特性曲線

2)      直流微型斷路器

以突破APSIMOON直流微型斷路器GD10-63為例，瞬時脫扣動作范圍如下：

B型曲線：4In~6In，C型曲線：8In~12In

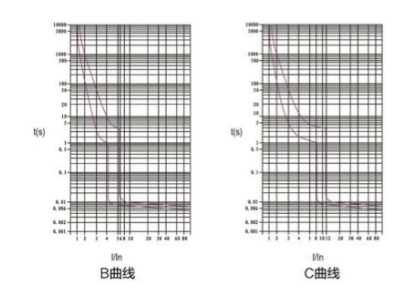

圖2：直流微型斷路器脫扣動作特性曲線

e)    微型斷路器選型的其他問題

1)      基準溫度

不同類別的微斷的基準環境溫度也有所不同，B、C、D類微斷的基準溫度是30℃。事實上，也有部分微斷的基準溫度是20℃。

2)      安裝方式

在實際使用時，終端配電箱內的微型斷路器常常是被并排安裝在一起的，且在大多數場合配電箱并非敞開安裝而是封閉安裝在墻內的，即安裝在微觀環境而非 宏觀環境內,這些因素都可導致微型斷路器的散熱效果下降。

3)      海拔要求

根據IEC60898—1 產品標準規定，普通微型斷路器安裝地點的海拔一般不超過2000 m，在此海拔下，對所有性能指標不會產生多少影響。但是當微型斷路器安裝在海拔超過2000 m時，由于大氣成分、介電常數、冷卻能力及氣壓等條件的變化，微型斷路器的整體性能也會隨之發生變化

4.  微型斷路器的安裝和接線

為了正確和安全使用微型斷路器，幾十年來對斷路器的安裝和接線都有過明確的規定，這些規定被電工組織認可，形成了專業的國家標準。其中安裝與接線最突出的兩個問題如下：

a）安裝角度

對于安裝角度，早期的JB1284-73《自動空氣開關》標準明確規定：與垂直面的傾斜度不超過5°。后來的JB1284-85《低壓斷路器》和GB14048.2《低壓開關設備和控制設備：低壓斷路器》對安裝條件僅做出原則性規定：“正常的安裝條件應根據制造廠的安裝說明書，對安裝方位有規定的或者斷路器性能受安裝條件有明顯影響的斷路器，應在具體產品標準中明確規定安裝條件。”對于這種大類標準，作這樣原則性規定應該是無所指摘的。

通常來說，對于熱動保護特性，基本上可認為橫裝和水平安裝基本上無差別。但是對于瞬動脫扣（電磁鐵結構），如果電磁鐵的反作用力與重力有關，根據實驗表明，大約有10%左右的誤差，但是對于400A和600A的反力，基本與重力無關。

b）  電源進線方位

籠統地說斷路器只能上進線不能下進線是片面的。對于具有雙斷點、雙滅弧室、過載長延時、短路瞬時動作脫扣器置于斷路器觸頭系統上面的斷路器，上進線、下進線的功能是一樣的，完全可以正接或反接。

上進線接法，斷路器斷路分斷后動觸頭上不帶恢復電壓，熄弧效果好；如果是下接線，微斷中的雙金屬元件和電磁鐵系統中的電阻、電感將使動觸頭打開后其上仍帶恢復電壓，熄弧條件惡化。另外由于一般的維護電工習慣于上進線，下進線還必須做出標記。

5.  微型斷路器實例

常用的斷路器主要有以下四種：

單極：也叫1P，只能斷開一根相線，適用于控制一相“火線”；

兩極：也叫2P，一根接相線，一根接零線；

三極：也叫3P，三根接相線，適用于三相380V電壓線路；

四極：也叫4P，三根接相線，一根接零線，適用于三相四線制線路。

突破電氣最新推出的APISMOON曦月系列微型斷路器，適用于IDC數據中心的交流和直流供配電系統，如微模塊的UPS輸入輸出配電柜、小母線（或列頭柜）和PDU等配電產品。

圖3：突破電氣微型斷路器產品例圖
