通過對UPS系統故障的原因進行統計分析后得出結論，70%的故障來自于電池部分，蓄電池的良好維護將有效減少和避免系統故障的發生。
　　
　　 電池維護除了以月、季度或年為周期做定期保養外，更加重要的是關注電池本身的各項運行參數，其中包括內阻、均浮充電壓、充放電電流、容量、外觀等。本文將通過實際案例對UPS蓄電池的在線容量測試方法進行介紹。
　　
　　 本次維護是針對某辦公大樓的UPS電池組織進行的，UPS共6臺分AB兩路，每路3臺組成并機，每臺UPS帶192支2V1085AH的電池，UPS和電池均為國品牌。
　　
　　1.測試前準備
　　
　　1.1 測試必要的工具準備
　　測試所需工具包括：絕緣手套、萬用表、測溫儀、鉗形直流表、蓄電池內阻儀、棘輪扳手、測試記錄表、警示標示、防護眼鏡、手電筒、PH試紙。
　　
　　1.2 環境檢查
　　機房環境檢查：機房應該涼爽、干燥，機房?jī)?nèi)的通風和制冷設備需運行正常，溫濕度監控設備運行正常。
　　UPS設備檢查：協調UPS廠家技術人員對設備參數進行確認，根據電池方提供的數據設置UPS參數，其中包括：放電截止電壓、均充限流、均充時間限制、均浮充電壓的設置。
　　
　　1.3 電池檢查
　　電池外觀檢查：檢查外觀是否清潔，有無液體或污漬，如有液體或污漬可借助PH試紙幫助判斷，并做好設備間的清潔工作幫助對故障點的判斷。
　　電池連接檢查：對電池間的連接銅排是否緊固做檢查，檢查組間接線應無扭力。
　　
　　1.4人員準備
　　帶載測試一般由建設方組織，承建方和重要設備的廠家技術人員配合完成。
　　
　　2.測試方案

　　本測試方案依據國標GBT19638.2-2005和行業標準YD/T799-2010制定。
　　
　　 在多種容量測試方案的選擇上，受資金和設備的制約，實際工作中更多采用在線容量測試，由于后端負載穩定，以恒電流放電，根據放電電流的大小，又分為10小時率放電測試，3小時率放電測試等。因?yàn)楸卷?xiàng)目中電池放電電流在100A左右，并對應電池廠家提供的（蓄電池恒電流表/恒功率表）查得，此電池的10小時率放電電流為108.5A，故實際電流滿足測試要求。
　　
　　本次測試采用10小時率放電測試。
　　
　　2.1 完全充電的蓄電池靜置1h~24h，在25℃±5℃環境中開始放電。
　　2.2 放電前，在電池浮充狀態下測量并記錄電池的電壓和內阻。
　　2.3 放電前，對所有操作人員進行交底，包括技術交底和安全交底。
　　2.4 放電開始前后應測量蓄電池的端電壓，放電時應測量電流，其電流波動不得超過規定值的1%
　　2.5 放電期間應測量蓄電池的端電壓及室溫，10h率試驗的測量時間間隔為1h，3h率試驗的測量時間間隔為1h，1h率試驗的測量時間間隔為10min，放電末期應隨時測量，以保證準確確定終止電壓時間。
　　2.6 如果溫度不是25℃，則需按照公式（1）換算成25℃的容量。
　　Ce=Ct/[1+K(t-25℃)]………………………………………（1）
　　式中：
　　  t——放電時的環境溫度
　　  K——溫度系數：10h率容量測試時，K=0.006/℃
　　      3h率容量測試時，K=0.008/℃
　　      1h率容量測試時，K=0.01/℃
　　2.7 對并機系統，每次操作一臺測試，保證其余兩臺作為備份保證負載的安全供電。
　　2.8 對放電過程中的電壓及時測量并記錄，并在操作區域掛警示標示。
　　
　　3.測試結論
　　

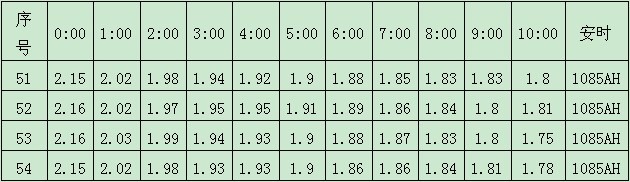

　　 截取部分如下：

　　 根據記錄數據可知目前電池容量達到設計要求，運行正常。
　　
　　 由于電池采用臥式安裝，且安裝在金屬殼內，外觀需抽出電池檢查，在檢查過程中發現個別電池底部有破損，而在浮充時的電壓和內阻值上都無法檢查出來，這也凸顯了外觀檢查的必要性，由于在前期的方案中對故障應急處理有說明，測試前已備有電池，對于破損電池的處理十分及時，保障了客戶設備的安全穩定，最大限度的縮短了處理時間。
　　
　　 4.總結
　　
　　 雖然電池容量測試耗時耗力，卻是檢測電池性能最好最直接的方式，很多故障隱患都能在此過程中顯現出來，希望本文提供的案例實施方法能給更多維護人員以幫助。
