1、數據中心電磁屏蔽系統的施工及驗收應包括屏蔽殼體、屏蔽門、各類濾波器、截止通風波導窗、屏蔽玻璃窗、信號接口板及配套電磁屏蔽裝置等項目的施工和屏蔽效能的檢測。

2、安裝電磁屏蔽室的建筑墻地面應堅硬、平整，并應保持干燥。

3、屏蔽結構體安裝前，圍護結構內的預埋件、管道施工及預留孔洞應完成。

4、施工中所有焊接應牢固、可靠；焊縫應光滑、致密，不得有熔渣、裂紋、氣泡、氣孔和虛焊。焊接后應對全部焊縫進行除銹、防腐處理。

5、所有屏蔽設備在屏蔽界面的內外應粘貼安全使用警示標志。

6、電磁屏蔽室施工時不宜與土建、水電專業同時施工。







電磁屏蔽結構體施工

電磁屏蔽結構體施工

電磁屏蔽結構體施工





1、電磁屏蔽結構體施工應包括組裝式電磁屏蔽室、自撐式電磁屏蔽室和直貼式電磁屏蔽結構體的施工。

2、組裝式電磁屏蔽室結構體的施工應符合下列規定：

1）應按設計要求核對壁板的規格、尺寸和數量；

2）在建筑地面上應鋪設防潮、絕緣層；

3）對壁板的連接面應進行導電清潔處理；

4）壁板拼裝應按設計要求或產品技術文件的順序進行；

5）安裝過程應保證導電襯墊接觸良好，接縫應密閉可靠。

3、自撐式電磁屏蔽室結構體的施工應符合下列規定：

1）焊接前應對焊接點進行清潔處理；

2）應按設計位置進行地梁、側梁、頂梁的拼裝焊接，并應隨時校核尺寸；焊接宜為電焊，梁體不得有明顯的變形，平面不平度不應大于3/1000；

3）壁板之間的連接應為連續焊接；

4）在安裝電磁屏蔽室裝飾結構件時應進行點焊，不得將板體焊穿。

4、直貼式電磁屏蔽室結構體的施工應符合下列規定：

1）應在建筑墻面和頂板上安裝龍骨，安裝應牢固、可靠；

2）應按設計將壁板固定在龍骨上；

3）壁板在安裝前應先對其焊接邊進行導電清潔處理；

4）壁板的焊縫應為連續焊接。

電磁屏蔽門安裝



1、旋轉電磁屏蔽門施工應符合下列規定：

1）在焊接或拼裝門框時，不得使門框變形，門框平面不平度不應大于2/1000；

2）門框安裝后應進行操作機構的調試和試運行，在無誤后進行門扇安裝；

3）安裝門扇時，門扇上的刀口與門框上的簧片接觸應均勻一致。

2、平移電磁屏蔽門的安裝應符合下列規定：

1）焊接后的變形量及間距應符合設計要求。門扇、門框平面不平度不應大于1.5/1000，門扇對中位移不應大于1.5mm.

2）在安裝氣密電磁屏蔽門扇時，應保證內外氣壓囊壓力均勻一致，充氣壓力不應小于0.15MPa,氣管連接處不應漏氣。

濾波器、截止波導通風窗及屏蔽玻璃的安裝



1、濾波器安裝應符合下列規定：

1）在安裝濾波器時，應將壁板和濾波器接觸面的油漆清除干凈，濾波器接觸面的導電性應保持良好；應按設計要求在濾波器接觸面放置導電襯墊，并應用螺栓固定、壓緊，接觸面應嚴密；

2）濾波器應按設計位置安裝；不同型號、不同參數的濾波器不得混用；

3）電源濾波器與信號濾波器應分開安裝，并應保持2m以上的距離，且不得混合安裝；

4）濾波器兩端電纜線應吊掛標識牌；

5）濾波器的支架安裝應牢固可靠，并應與壁板有良好的電氣連接。

2、截止波導通風窗施工應符合下列規定：

1）波導芯、波導圍框表面油脂污垢應清除，并應用錫釬焊將波導芯、波導圍框焊成一體；焊接應可靠、無松動，不得使波導芯焊縫開裂；

2）截止波導通風窗與壁板的連接應牢固、可靠、導電密封；采用焊接時，截止波導通風窗焊縫不得開裂；

3）通風風管與截止波導通風窗連接宜采用非金屬軟連接，連接孔應在截止波導窗圍框的上端，不得在截止波導通風窗芯體上打孔。

3、電磁屏蔽玻璃安裝應符合下列規定：

1）電磁屏蔽玻璃四周外延的金屬網應平整無破損；

2）電磁屏蔽玻璃四周的金屬網和電磁屏蔽玻璃框連接處應進行去銹除污處理，并應采用壓接方式將二者連接成一體。連接應可靠、無松動，導電密封應良好；

3）安裝電磁屏蔽玻璃時用力應適度，電磁屏蔽玻璃與電磁屏蔽殼體的連接處不得破碎。

其他施工要求



1、電磁屏蔽室內的配電、空氣調節、給水排水、綜合布線、監控及安全防范、防雷與接地、消防、室內裝飾裝修等專業施工應在電磁屏蔽結構體自檢測合格后進行，施工時不得破壞屏蔽層結構體。

2、所有穿越電磁屏蔽結構體的管、線應按設計要求進行安裝連接，不得自行開孔直接穿越連接。

3、同一信號接口板上的信號轉接應有標識區分線路的名稱；不同信號接口板應有區分的識別標識。

4、室內裝飾裝修固定點宜采用過渡方式與屏蔽體連接固定，不得在屏蔽結構體穿孔直接螺栓連接。

5、空調系統與屏蔽體連接應在調試完畢后做好保溫處理，結露裝置排水口應保證在最低點并暢通。

6、其他專業施工結束后應按各專業的設計要求進行試運行，確認與電磁屏蔽轉接裝置連接牢固、正確。

7、電磁屏蔽結構體應按設計要求進行良好接地，接地電阻應符合設計要求。

8、屏蔽接地線與屏蔽結構體連接點應接近電源濾波器，安裝位置固定，距離應小于200mm.

電磁屏蔽效能自檢



1、電磁屏蔽室安裝完成后應用電磁屏蔽檢漏儀對所有接縫、屏蔽門、截止波導通風窗、濾波器等電磁屏蔽接口件進行連續檢漏，不得漏檢，不合格處應修補至檢漏合格。

2、電磁屏蔽室的全頻段檢測應符合下列規定：

1）電磁屏蔽室的全頻段檢測應在屏蔽結構體完成后，室內裝飾前進行；

2）在自檢中應分別對電磁屏蔽門、結構體接縫、波導窗、濾波器等所有接口點進行電磁屏蔽效能檢測，檢測指標均應滿足設計要求，并應按本規范附錄F填寫。

3、電磁屏蔽室內的配電、空氣調節、給水排水、綜合布線、監控及安防、防雷與接地、消防、室內裝飾等專業施工結束后，應進行屏蔽效能綜合自檢，并應滿足設計要求。

電磁屏蔽施工驗收



1、電磁屏蔽驗收應由建設單位組織監理單位、設計單位、測試單位、施工單位共同進行。

2、電磁屏蔽室屏蔽效能檢測的方法和技術指標應符合現行國家標準《電磁屏蔽室屏蔽效能測量方法》GB/T12190的有關規定。

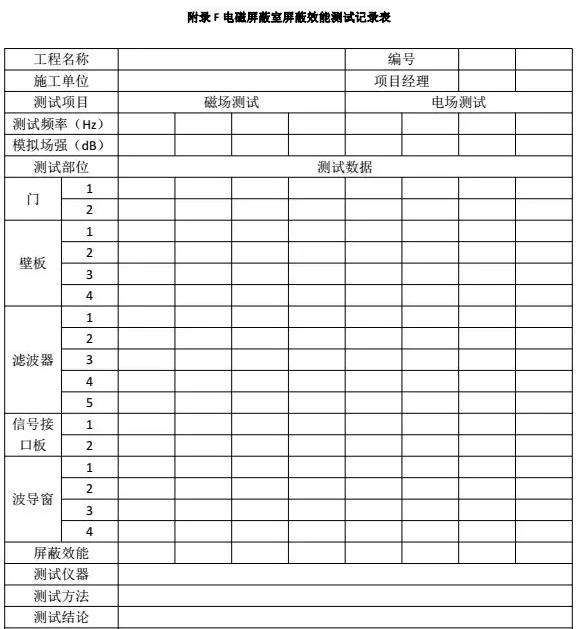

3、電磁屏蔽室效能測試應按《數據中心基礎設施施工及驗收規范》GB50462-2015附錄F的要求進行和記錄。

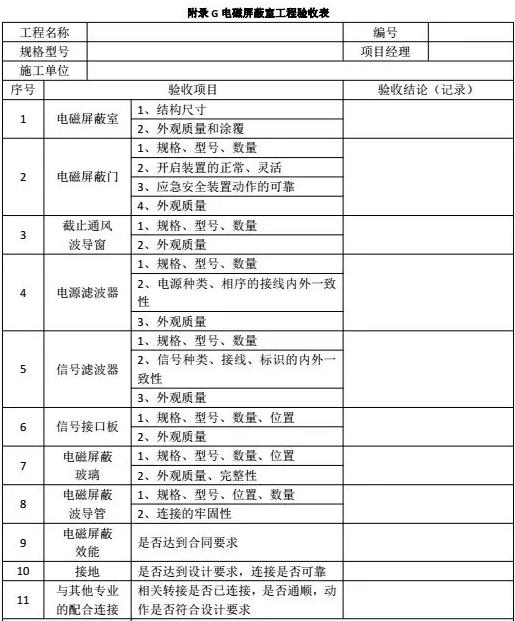

4、電磁屏蔽室工程驗收應按《數據中心基礎設施施工及驗收規范》GB50462-2015附錄G的要求進行和記錄。

5、電磁屏蔽室內的其他各項專業施工的驗收均應按《數據中心基礎設施施工及驗收規范》GB50462-2015中有關施工驗收的規定進行。

6、施工交接驗收應符合《數據中心基礎設施施工及驗收規范》GB50462-2015第3.3.2條的規定，并應提交《電磁屏蔽室屏蔽效能測試記錄表》和《電磁屏蔽室工程驗收表》。
