1 零地電壓的現象

　　在數據中心和計算機房建設的過程中,“零地電壓”問題得到越來越多的關注。在UPS行業,某些生產廠家出于市場競爭的目的,甚至于把UPS中是否具有輸出變壓器歸結為“零地電壓”是否會上升的主要原因,認為在逆變電路中含有輸出變壓器的UPS就不會造成“零地電壓的上升”,這是一種誤導。

　　《電子信息系統機房設計規范GB 50174-2008》標準第8.1.6節指出“電子信息系統機房?jī)?nèi)的低壓配電系統不應采用TN-C系統”,其主要出發點是從電磁兼容性和人身安全角度考慮的。這是因?yàn)樵赥N-C接地系統中,保護地線PE與中性線N合為同一導體(PEN),在外露導體(設備外殼)上會有高頻電磁場輻射產生的騷擾電流流動,即電磁兼容性較差。而TN-S接地系統則正好相反,它不僅具有對人身較好的防止間接觸電的作用,而且具有較好的泄放漏電流的能力,電磁兼容性較好,因此大多數情況下,對IT負載的供電都要求采用TN-S的接地方式,即從主低壓變壓器引出后,經過一級或兩級的配電,進入U(xiǎn)PS,再?gòu)腢PS的輸出端經過一級或數級配電,到達IT負載輸入端,都是采用TN-S的接地形式。

　　從電源系統的單線圖來看,UPS在整個供電系統的鏈路上是唯一一個具有“自動調節功能”的有源環節,而其它的電氣設備,例如變壓器、斷路器、電纜等都不具備自動調節功能，因此人們自然就會聯想到負載是由UPS供電的，那UPS就是造成“零地電壓上升”的主要原因。但事實并非如此。

　　以下分析一下雙變換式UPS(包括具有逆變變壓器的UPS和無變壓器UPS)的這兩種拓?fù)浣Y(jié)構,以及它們各自的中性線在UPS內部和外部是如何連接的。

　　1.1 雙變換式UPS(工頻機)的中性線連接方式

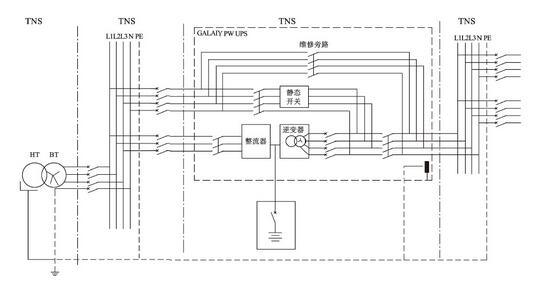

　　從圖1中可以看出,在UPS上下線都是TN-S接地方式時,由晶閘管整流器組成的UPS或稱之為工頻機(無論這個稱呼是否準確),其中性線N是由UPS的旁路輸入端引入的,并且與逆變變壓器(而不是起“隔離”作用的變壓器)的中性點直接連接,作為UPS輸出的中性線。這種連接方式的目的是:由于UPS的靜態旁路時時刻刻處于“待切換”的鎖相同步狀態,當負載需要從逆變器供電切換到由靜態旁路供電(或相反切換)時,為了避免兩路交流電源切換時由于基準電位不一致而產生較大的環流,導致切換失敗,因此這兩路電源的基準電位必須是一致的,在電路上是采用同一條中性線的連接作為基準電位來保證。

因此UPS輸出端的零線N就是電源系統的零線N,UPS輸出端的地線PE就是電源系統的地線PE,也就是說UPS輸出端的零地電壓事實上就是UPS旁路輸入端的零地電壓,也就是供電系統的零地電壓。在實際安裝的UPS設備上用5V交流電壓檔測量時,UPS輸入端和UPS輸出端的零地電壓差一般不超過0.2～0.3V,即經過UPS的連接后,零地電壓不會有明顯的增大。

　　1.2 IGBT-PFC整流(高頻機)的中性線連接方式

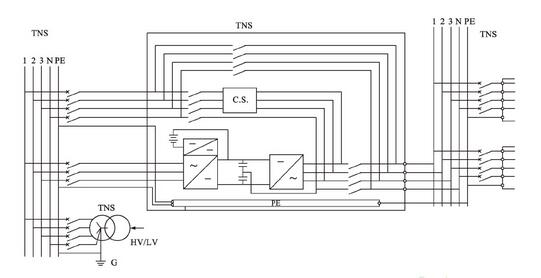

　　同樣,從圖2可見,高頻機輸出端的中性線N同樣也是由旁路電源輸入端引入的,也是供電系統的中性線,同時保護地線PE也是來自供電系統的,因此零地電壓同樣反映的是電源系統的零地之間的電壓特性。

　2 零地電壓上升的主要原因

　　零地電壓上升的主要原因不能歸咎于UPS,也不能歸咎于高頻機。那么,什么才是零地電壓上升的主要原因呢?從理論上講,零地電壓的上升主要是由電源阻抗和線路阻抗引起的。

　　眾所周知,電流流過導體時會產生電壓降,這是由于電源和導體都具有電阻和電抗,中性線N和保護地線PE之間也存在著阻抗,并且會隨著電纜線的延伸,電纜的阻抗在不斷地累積增大。

　　3 UPS設備對零地電壓的影響

　　UPS難道對零地電壓沒有任何影響嗎?答案顯然是否定的。

　　這是因?yàn)?即使是最先進的IGBT-PFC整流器也不是100%線性的,它既然是有源的頻率較高的開關部件,就存在著諧波和電磁兼容性的問題,特別是UPS在低負載率時,表現出輸入電流失真度THDI增大的傾向。例如高頻機在100%負載率時的THDI為4%～5%;而在50%負載率時THDI為7%～8%。那么,IGBT整流UPS是否是造成零地電壓上升的主要原因呢?可以從高頻機內部的電路結構來分析。

　　3.1 EMC濾波器對中性線、地線電流的影響

　　電磁兼容性濾波器(EMC Filter)是近年來在高頻功率轉換電路中被推廣應用的一種新型組合電路,它既能有效地抑制電網噪聲對電子設備的騷擾,又能降低電子設備在高頻開關過程中產生的騷擾注入到電網中,從而通過供電母線影響到其它的用電負載(傳導騷擾)。這對于提高電子設備的可靠性和系統的穩定性起到了重要作用,因此被廣泛應用于智能化儀器儀表、計算機機房設備、開關電源電路、UPS電源系統等。

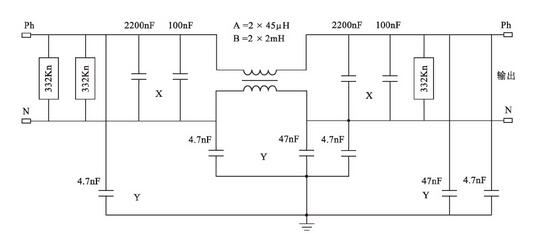

　　圖3是一個在實際的UPS中廣泛應用的單相EMC濾波器的典型電路。

　　從圖中可見,由于電路中存在著差模式濾波電容X和共模式濾波電容Y,因此無論是電網中出現的高次諧波或是在整流-逆變過程中產生的高次諧波,都必然會通過EMC濾波器泄放到地線G或PE線上,使得地線上的電流增大。

　　從圖3還可見,由于差模電容X的容量遠大于共模電容Y的容量,由差模電容泄放的電流也要大于共模電容的泄放電流,成為線纜中的傳導騷擾,只不過由于負載不平衡電流或是3次諧波電流的存在,而往往忽略了差模電流的存在,而沒有注意到這部分電流流過中性線電纜時同樣會引起N線電位的上升。

那么,由電容Y泄放到地線的泄放電流數量有多大呢?

　　以如下的經驗公式推算:

　　ileak=2πf CUc (1)

　　式中:ileak為泄放電流;

　　f 為電網頻率, f =50Hz;

　　C為并聯的共模電容容量,包括濾波器輸入端和輸出端的共模電容,C=4×4.7nF+2×47nF=112.8nF;

　　Uc是共模電容Y上的壓降,亦即輸入端或輸出端對地線的電壓,取Uc≈220V/2=110V。

　　代入上述式(1)不難算出,此時的泄放電流ileak=3.89A。

　　顯然,在一臺100kVA的UPS中,額定相電流約為160A,假設PE保護地線上有3.9A的泄放電流,其僅相當于額定電流的2.5%,這樣小的電流流過地線阻抗,對地線的相對電位升高不會產生過大的影響,因?yàn)橹行跃�上也存在著泄放電流,往往還要大于地線上的泄放電流。當三個這種EMC濾波器應用于三相電源電路時,對于3n次諧波電流具有疊加增大的作用,但對于總的電流有效值來說,并沒有乘以3倍的關系,因?yàn)槠渲胁糠种C波會由于電流相位的原因而相互抵消。

　　因此,UPS的EMC濾波器不是造成零地電壓上升的主要原因。

　　3.2 IGBT-PFC整流器對中性線電流的影響

　　IGBT-PFC整流器具有如圖4所示的典型輸入電路。
