4.3 雙總線冗余供電方式

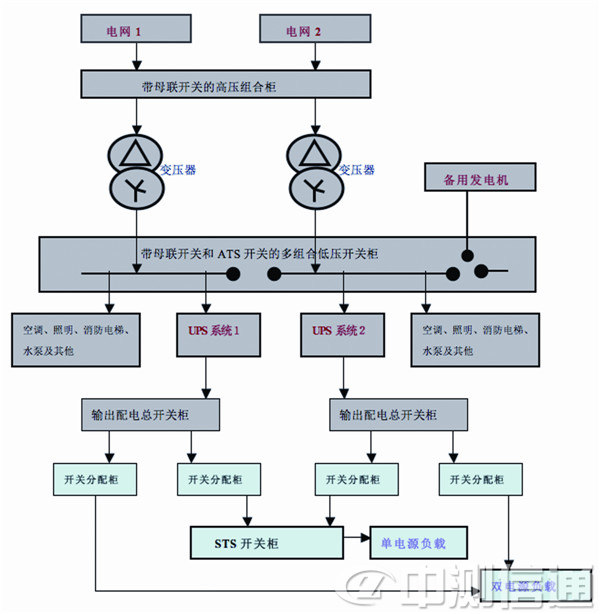

　　雙總線供電方式是采用兩條總線對后端設備進行供電,每條總線上具有相同的一套UPS供電方式。消除可能出現在UPS輸出端與最終用戶負載端之間的“單點瓶頸”故障隱患,以提高輸出電源供電系統的“容錯”功能。此供電方式能夠在線維護、在線擴容、在線升級,提高了重要總線的可用性,滿足了雙電源用電設備的需求,真正實現了7×24×365小時運行的目標。但是雙總線冗余供電方式相當于搭建了兩套前述供電方式的回路,需要增加2倍以上的成本。

　　另外,UPS輸出配電針對每個單獨機柜采用一個獨立回路(一個空氣開關控制一個回路),使用插座或者工業連接器對單獨機柜進行供電;對于重要設備需要提供雙路獨立供電電源,可從兩個獨立的UPS進行輸出配電。UPS輸出的電源分別送到機房各個機柜既安全可靠,又方便使用和日常維護。如果機房細分為不同的房間或空間，每一個房間或空間是由它們各自獨立的緊急電源開關(EPO)所支持，那么這些空間應該擁有自己獨立的水平分布區域。

　　5 配電設備的安裝和線路敷設問題

　　機房?jī)?nèi)設備的安裝和線路的鋪設是以設備布局和設計圖紙為基礎進行的。

　　5.1 設備安裝

　　機房配電柜、UPS柜落地安裝。動力配電箱、照明配電箱底邊距地1.4m墻上暗裝。配電柜及其他電氣裝置的底座應與建筑樓地面牢靠固定,并接地。吊頂內電氣裝置應安裝在便于維修處。分體空調插座設置在機房?jī)?nèi)墻上距地面1.8m處。機房?jī)?nèi)應分別設置維修和測試用插座,且有明顯區別標志。測試用電源插座應由UPS供電,維修插座由市電供電。

　　5.2 線路敷設

　　供電距離要盡量短，主要是從供電安全考慮,電源間應靠近機房設備。機房?jī)?nèi)活動地板下部的低壓配電線路應采用銅芯屏蔽導線或銅芯屏蔽電纜。機房?jī)?nèi)的電源線、信號線和通信線應分別鋪設，不能共走同一線槽。UPS輸出配電箱(柜)引出的配電線路，穿鍍鋅鋼管沿機房活動地板下敷設至各排機柜，使用插座或工業連接器為各個機柜供電。

　　信號線纜在活動地板下從機柜、配線架至各設備,應采用金屬線槽沿設備周?chē)�或主機房從設備背面的活動地板穿線孔引入設備(注意不得與電源線路共用活動地板穿線孔,且間距大于0.1m),信號線纜避免沿機房墻邊敷設以防與強電線管交叉。弱電布線槽道應與強電槽道分開,并行的間距應不小于300mm,線槽接頭應可靠連接并良好接地�；顒�(dòng)地板下部的電源線應盡可能遠離計算機信號線,并避免并排敷設。當不能避免時,應采取相應的屏蔽措施。

　　5.3 可靠接地

　　所有的配電柜和配電箱的金屬框架和基礎型鋼必須可靠接地(PE)。門和框架的接地端子間用裸扁銅線連接。照明配電箱內的漏電保護器的動作電流不大于30mA,動作時間不大于0.1s。接地(PE)支線必須單獨與接地(PE)干線相連接,不得串聯連接。UPS輸出柜輸出端的中性線(N極),必須與由接地裝置直接引來的接地干線連接,作重復接地,接地電阻小于4Ω。當燈具距地面高度小于2.4m時,燈具的可接近裸露導體必須可靠接地(PE),并應有專用接地螺栓和標識。外電源進線至機房電源管理間時,應將電纜的金屬外皮與接地裝置連接;從樓外引入的鎧裝信號電纜和屏蔽信號線,進入弱電機房前也應注意安裝信號避雷器,避免沿建筑外墻或防雷引線引雷入室,而遭受雷擊和高頻電磁干擾。同軸電纜的屏蔽層必須與機殼一起接地。這樣可以有效地抑制線纜接收到的電磁干擾信號,從而保證信號傳輸?shù)馁|(zhì)量。從機房送出的信號線路應采用金屬線槽沿墻并在吊頂內敷設,避免與其他電氣管路平行緊貼。盡量避開空調、消防、暖氣和給排水等管道,與它們的間距按相關規范執行。金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須可靠接地(PE),且必須符合下列規定:

　　(1)金屬電纜橋架及其支架全長應不少于兩處與接地(PE)干線相連接。

　　(2)電纜橋架間連接板的兩端跨接銅芯接地線,接地線最小截面積不小于6mm2。

　　(3)接地(PE)在插座間不串聯連接。

　　工程實施中按上述做法可以較好地處理機房供電的可靠和安全,各種不同電壓和頻率的信號線纜敷設安全、相互隔離度好、整齊美觀,并且方便維護管理。

　　5.4 消防系統的要求

　　消防系統設備的動力電纜、控制電纜或電線,按規范要求選用耐火型電纜、電線。其他弱電系統所用電纜、電線均采用阻燃型。在設備選擇及線路敷設時,應充分考慮電磁兼容問題。

　　6 末端供電(PDU)

　　電源分配單元(PDU),顧名思義PDU應具備電源的分配或附加管理的功能。電源的分配是指電流及電壓和接口的分配,電源管理是指開關控制(包括遠程控制)、電路中的各種參數監視、線路切換、承載的限制、電源插口匹配安裝、線纜的整理、空間的管理及電涌防護和極性檢測。由于數據中心的幾乎所有IT設備都已經或者將要放置在標準機柜內。因此,PDU作為機柜的必備附件也越來越受到相關各方的重視。

　　PDU和普通電源插排相比,其優點主要表現在:設計安排更合理、品質和標準更嚴格、安全無故障工作時間長、各類漏電、過電過載保護更優秀、插拔動作頻繁而不易損壞、熱溫升小、安裝更靈活方便,適合對用電要求很?chē)?yán)格的行業客戶使用。也從根本上杜絕了普通電源插排因接觸不良、負荷小而造成的頻繁斷電、燒毀、火災等安全隱患。
