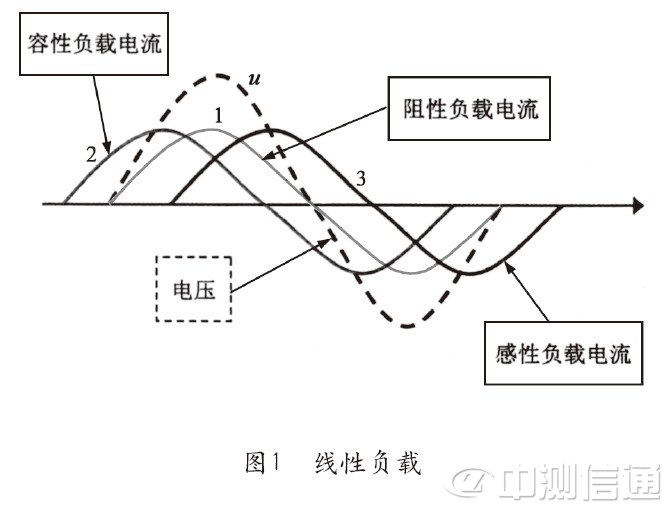

大家知道,接在電網上的負載可以分為線性負載和非線性負載,線性負載如圖1所示。

　　虛線代表電壓波形，正常時為電壓220V、頻率50Hz的正弦交流電，當負載電流的波形也是50Hz正弦波形時，稱此類負載為線性負載。當負載電流波形相位與電壓一致時，稱為阻性負載，見圖1中的1線，例如常見的白熾燈、電爐、電熱水器。當負載電流相位超前于電壓時，稱此類負載為容性負載，見圖1中的2線，純?nèi)菪载撦d比較少，如一般配電室常用的無功補償柜就是純?nèi)菪载撦d。當負載電流相位滯后于電壓波形時，此類負載稱為感性負載，見圖1中的3線，常見的感性負載如電動機、變壓器、電感式鎮流器等。

　　以上線性負載的特點是無論其電流相位超前或滯后于電壓波形，其電流波形一直為正弦波，沒有失真，電壓與電流的關系符合歐姆定律，這是線性負載的關鍵。

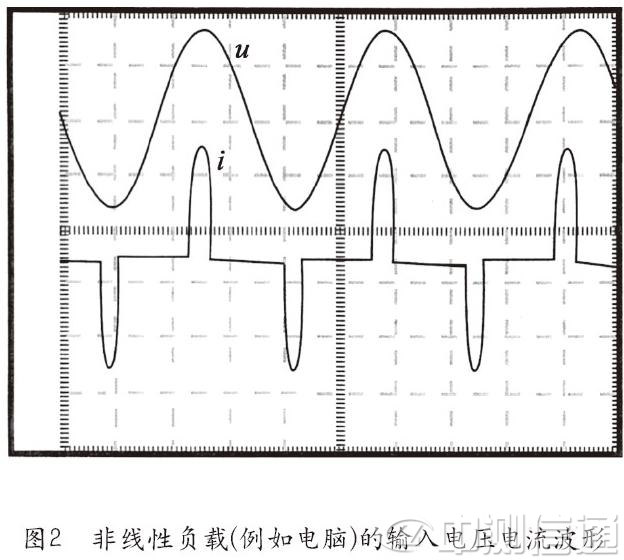

　　非線性負載是指其電流波形呈現為非正弦波，或者理解為相對于正弦波有較大失真，比如目前常見的負載：電腦、彩電、電磁爐，工頻UPS、變頻器、電鍍設備等，其負載電流波形都不是正弦波，如圖2所示，這是最為常見的單相電源中的電腦、彩電等設備的電流波形。

　　可以看出其電流波形相對于電壓的正弦波形相差很大。

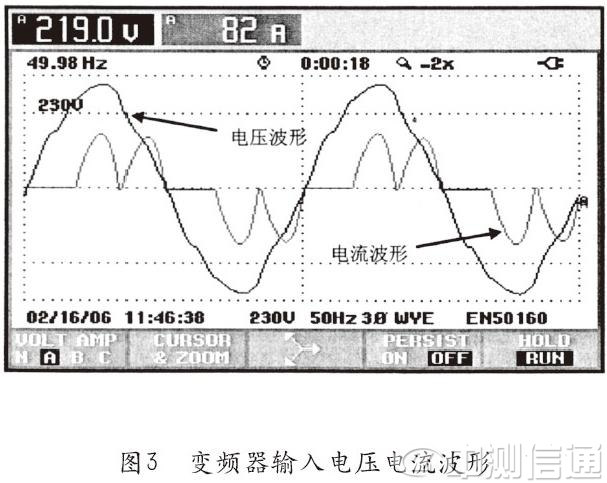

　    圖3是一般三相電源常見的變頻器輸入電流波形。從中可以看出，其電流波形相對電壓波形失真很大。這種非正弦波形的負載，稱之為非線性負載，其電流波形因為不是正弦波，其電壓與電流的關系不符合歐姆定律。這種電流在電工學上可以分解為很多不同頻率的正弦波，如3次諧波就是150Hz，5次諧波就是250Hz等，那么這些諧波有什么危害呢?

　　

       在日常生活中，有時在啟動大功率電磁爐時，彩電屏幕上就會出現很多干擾條紋，這就是諧波所致，因為電磁爐是非線性負載。電網上的設備都是按照50Hz來設計的，例如電動機、變壓器等，若諧波過大，其線圈中要流過150Hz、250Hz等頻率高出50Hz很多的電流，必然導致電動機、變壓器異常發熱。
       電網上的其他設備按照50Hz供電設計，一旦同一電網中存在諧波電流很大的負載，就會對其他的用電設備造成干擾，因為它們的濾波器一般都是按照50Hz來設計的，諧波中的高頻成分往往使得其他設備不能正常工作。

　　諧波電流較大時，必然造成功率因數不高，電網在傳輸一般有功功率時也要額外傳輸無功功率，造成傳輸線路容量浪費，變壓設備容量下降等。

　　諧波電流的存在會造成很多危害，目前各國都很重視這一問題，陸續出臺相關法規，對進入電網的設備嚴格規定其輸入功率因數和電流諧波分量。

　　在UPS行業，稱高輸入功率因數和低輸入電流諧波的機型為綠色電源，如科華公司的KR系列，輸入功率因數可以達到0.99，輸入電流諧波可以達到5%以下，是真正的綠色電源，對于大功率的工頻UPS，通過采用非常成熟的12脈波整流技術后，也可以將輸入電流諧波降低到10%以下，所以一般也稱其為綠色電源。

　　最后總結：產生“無功功率”主要的因素可以理解為負載電流波形與電壓波形的相位差，相位差越大，說明無功功率越大。“諧波”可以理解為負載電流波形與50Hz電壓波形的失真度，失真度越大，說明諧波越大。
